加熱系統是層壓機的重要組成部分。通過有效的加熱控制系統不僅可以提高加熱的效率,還能夠提高組件質量和設備產能。目前,層壓機的加熱方式主要有電加熱和導熱油加熱兩種方式。
其中工業生產中普遍采用的加熱方式是導熱油加熱加熱方式,因為導熱油加熱方式下的溫度均勻性好,且符合層壓工藝中升溫致性的要求。導熱油加熱方式會使層壓機腔體的加熱速度比較慢,需要請?zhí)崆邦A(yù)熱。而電加熱方式下的加熱速度較之要快得多,并且減少了“電加熱-導熱油-工作臺面”中導熱油的熱傳導環節,能有效降低能量消耗,但是其缺點在于加熱的均勻性和一致性較差。

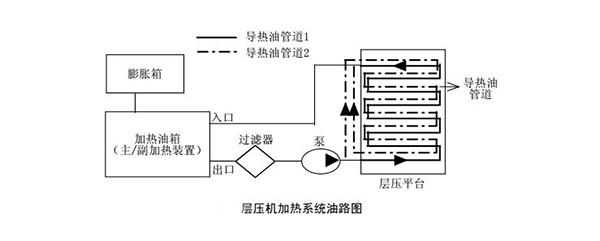

因此為保證層壓組件的層壓質量,選用導熱油加熱作為層壓機的加熱方式。導熱油加熱加熱系統的油路圖如圖所示:
(1)采用雙加熱控制模式進行導熱油加熱,兩組加熱裝置的配合使控制精度大幅度提高,同時有效提高電源利用率;
(2)借鑒雙管道蛇形加熱管道排列方式,提高層壓機加熱板的溫度均衡性,避免層壓臺熱油入口端與出口端溫差過大影響層壓質量。
