太陽能電池組件層壓機加熱系統-導熱油加熱器

歐能機械設計了一種能夠獨立控制加熱溫度利用熱油反向流動自動補償溫度差的雙向控溫太陽能電池組件層壓機加熱系統-電加熱導熱油爐，能有效地改善現有電加熱系統，油加熱系統和工作臺之間的傳熱效果提高工作臺表面溫度均勻性。

目前我國太陽能電池產業多集中在電池組件封裝環節主要采用真空熱壓法對太陽能電池組件進行封裝。太陽能電池組件生產企業提供的封裝設備其性能和配套性同國外的差距正逐步縮小，但在能耗加熱系統溫度均勻性及設備智能化等方面還需要進一步優化。

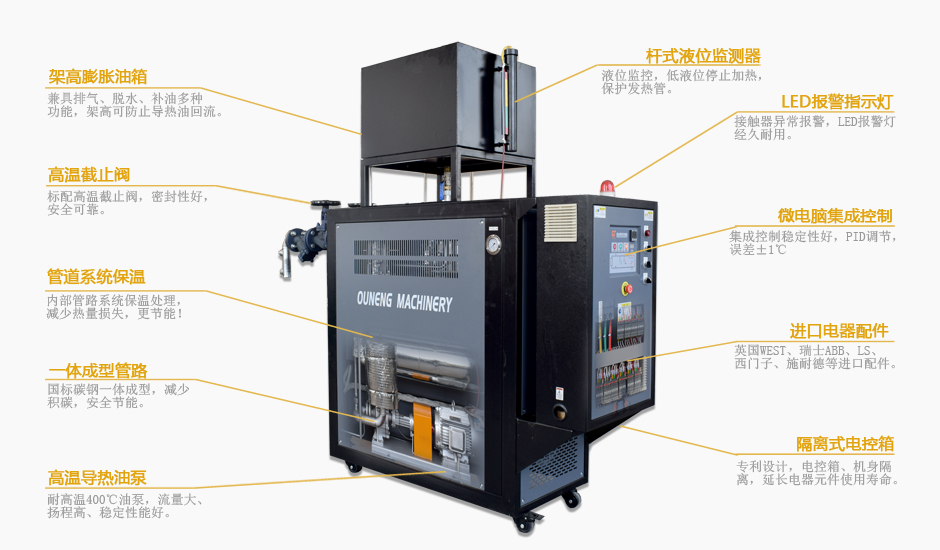

太陽能電池組件層壓機加熱系統-電加熱導熱油爐由膨脹箱、加熱器溫度傳感器加熱功率控制器、循環管路、熱油泵控制箱等幾個部分組成。

太陽能電池組件層壓機加熱系統的工作原理：

太陽能電池組件層壓機加熱系統工作的基本過程，按下加熱按鈕通過觸摸屏設定好封裝平臺工作溫度，電加熱導熱油爐以導熱油為載熱體，導熱油在加熱器中加熱，在熱油泵后并聯布置兩套加熱系統分別由加熱功率控制囂控制利用熱油泵將熱油送至封裝平臺，加熱器上部設有膨脹箱兩套管路一端與膨脹箱和熱油泵連通一端和加熱囂連通熱脹后多余的導熱油可回到膨脹箱，冷卻時再補充副加熱系統中。溫度傳感器分別位于加熱器的熱油管路的進口、出口及加熱板上檢測溫度信號傳遞給控制系統，并由加熱功率控制器對溫度信號進行處理控制加熱囂功率最后熱油經過封裝平臺后再返回加熱器重新加熱從而形成閉路循環。
