平板模具油溫機加熱功率，功率算對選型無憂「歐能機械」

據了解很多客戶在給平板模具選擇合適控溫設備時，往往不知道加熱功率怎么計算，導致選擇型號不當?shù)葐?wèn)題，歐能機械針對平板模具控溫油溫機功率計算給大家分享一些知識。

平板模具油溫加熱機是如何計算加熱功率和泵浦的選擇，舉個具體事例：模具熱板尺寸為：1000mm×1000mm×70mm，共 2 塊；每塊熱板流道 三進三出。溫度要求:200度，時間30分鐘。 平板模具油溫機加熱功率的計算:平板的尺寸為：1000mm×1000mm×70mm 共 2 塊，計算單塊總重量為 546kg；加熱由常溫20℃加熱到 200℃（溫差為 180℃）時間為 30 分鐘，平板的比熱為：460 J/(kg.℃)。

計算如下： 重量=（1×1×0.07）×7800=546KG需要加熱功率 P1＝M×△t× C/（860×T）； 所以 P1=546×180×0.11÷（860×0.5）≈25.2KW；以上計算以熱效率為 100%,未計加熱過程中導熱油升溫,及機器自身金屬升溫所需的熱量、外部管路散熱等因素，得出的結果.實際選擇時加 0.13 倍的安全系數，即 P=50.2KW×1.3=65.26KW。 實際根據我司發熱管標準可定制 75KW,可分為多檔控溫。

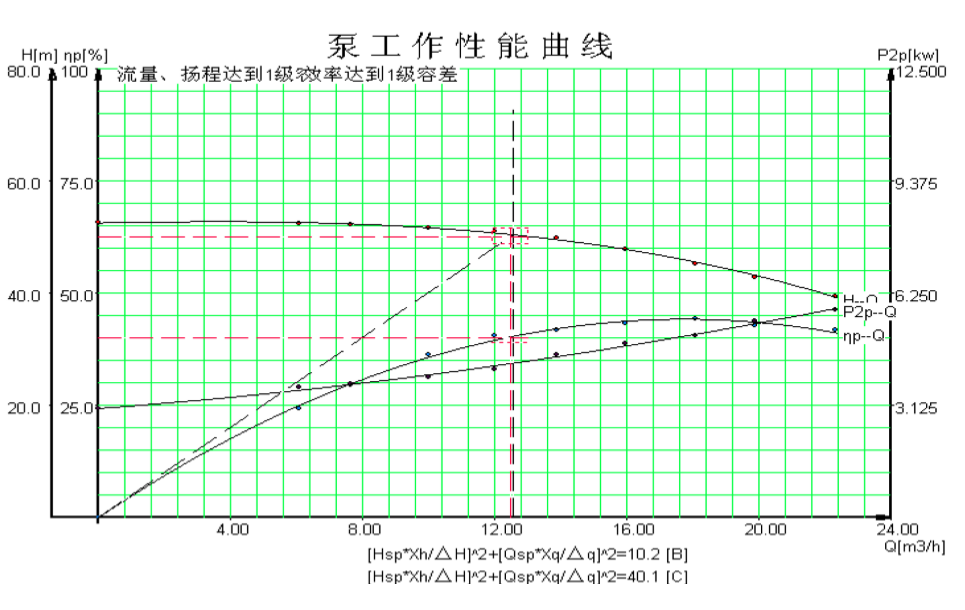

 2、平板模具油溫機機泵浦的選擇 : 選用的泵浦為：SAP50-32-200，電機功率為 5.5KW，流量：12.5m3/h，揚程：50 米。性能 曲線圖如下： 1.建議泵選擇工作點：流量 12.5 立方/小時，揚程 50 米； 2.性能曲線對應于油在 20 度時以正常運輸速度。揚程和流量的誤差是±10%，性能誤差±10%； 3.泵的性能隨輸送流體介質的比重及密度的不同而產生變化。4.上述曲線為泵入口不小于 DN50；出口不小于 DN32 為前提。

看了以上這個案例給您介紹的平板模具油溫機設計方案，如果您還有不明確的可以來電歐能機械會有專業人員為您解析。
